IMPORTANTE: Lo descrito en este artículo es exclusivo para instalaciones nuevas o que no tengan instalado el kit solar previamente. Estos cargadores deben tener la versión de firmware 1.99, o bien actualizarse a esta versión.
Los cargadores que ya cuenten con kit solar y estén instalados previamente con doble sonda, ver este artículo. (Los cargadores con doble sonda ya instalados NO deben actualizarse a la versión de firmware 1.99 o dejarán de funcionar)
Los equipos de recarga AC monofásicos fabricados por Versa Design son compatibles con el kit fotovoltaico WOLTIO.

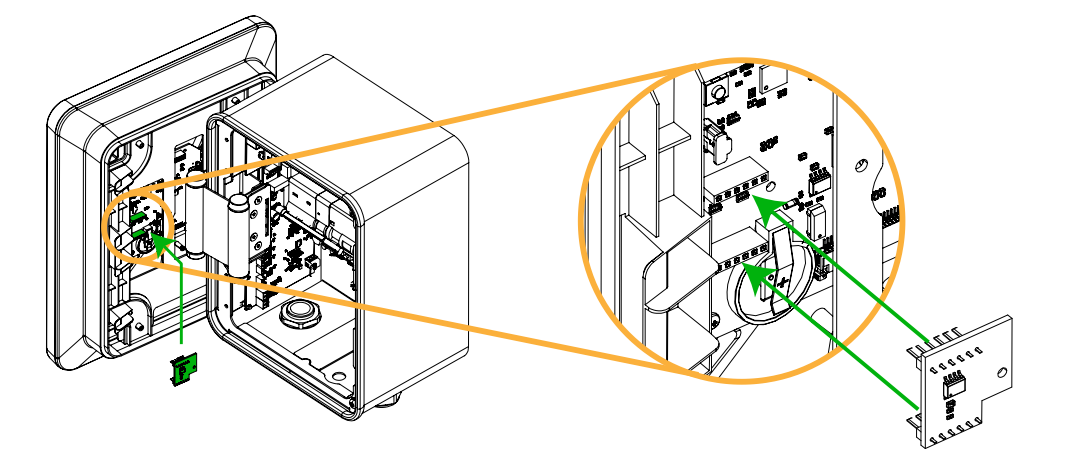

Dicho kit fotovoltaico consta de un “dongle”, el cual debe conectarse en el puerto de expansión de la parte trasera de la pantalla del cargador (ver figura siguiente).
Una vez realizada la instalación física del kit fotovoltaico, la app móvil permite activar esta funcionalidad y configurar según las preferencias del usuario final (ver Configuración del balanceo solar).
|
El “dongle” fotovoltaico es un pequeño circuito rectangular, con una muesca en una de sus esquinas. El dongle debe instalarse de modo que su muesca coincida con el porta-pilas de la pantalla del cargador. Si la muesca no coincide con dicho porta-pilas, la conexión del “dongle” será incorrecta. |
El kit fotovoltaico requiere de la instalación de la pinza de medida ya incluida con el propio cargador AC monofásico. En el caso del balanceo solar es imprescindible que la pinza sea instalada de forma que haga una medición agregada del consumo del hogar, el consumo del propio punto de recarga, y la posible generación fotovoltaica que se esté produciendo. Cuando se añade el kit fotovoltaico a una instalación previa con balanceo de carga estándar, es posible que la pinza de medida deba recolocarse nuevamente, en caso de que no estuviese midiendo el consumo del propio cargador.
Dicho de otro modo, la pinza de medida de corriente de núcleo abierto con relación de espiras 1000:1 que se deberá instalar en salida del contador eléctrico, conforme al siguiente esquema:
|
MUY IMPORTANTE: Emplee EXCLUSIVAMENTE cable trenzado y apantallado para la instalación de la pinza de corriente. La pantalla del cable debe estar conectada a la bornera de tierra del cargador. Si emplea otro tipo de cable, o si conecta a tierra ambos extremos de la pantalla del cable en lugar de sólo el lado del cargador, las tensiones inducidas en el cable harán completamente inviable el balanceo de carga |
