El producto cuenta con una pletina de sujeción que debe colocarse en la pared antes de realizar la instalación completa.
-
Consideraciones previas
-
Asegurar el perímetro
Para asegurar el correcto funcionamiento del cargador de vehículo eléctrico, éste debe instalarse a una distancia de seguridad de cualquier otro elemento que pudiera interferir mecánicamente.
-
Limitaciones físicas en la instalación
El cargador tiene un peso cercano a los 10 kilogramos, y además está sometido a tracciones mecánicas derivadas de la operación del cable de carga. Por ello no es aconsejable instalarlo en paredes mecánicamente débiles, tales como revestimientos de cartón o yeso, sin que hayan sido preparadas previamente para cargas de trabajo mecánico elevadas (con algún tipo de refuerzo interior).
-
Embalaje e instalación

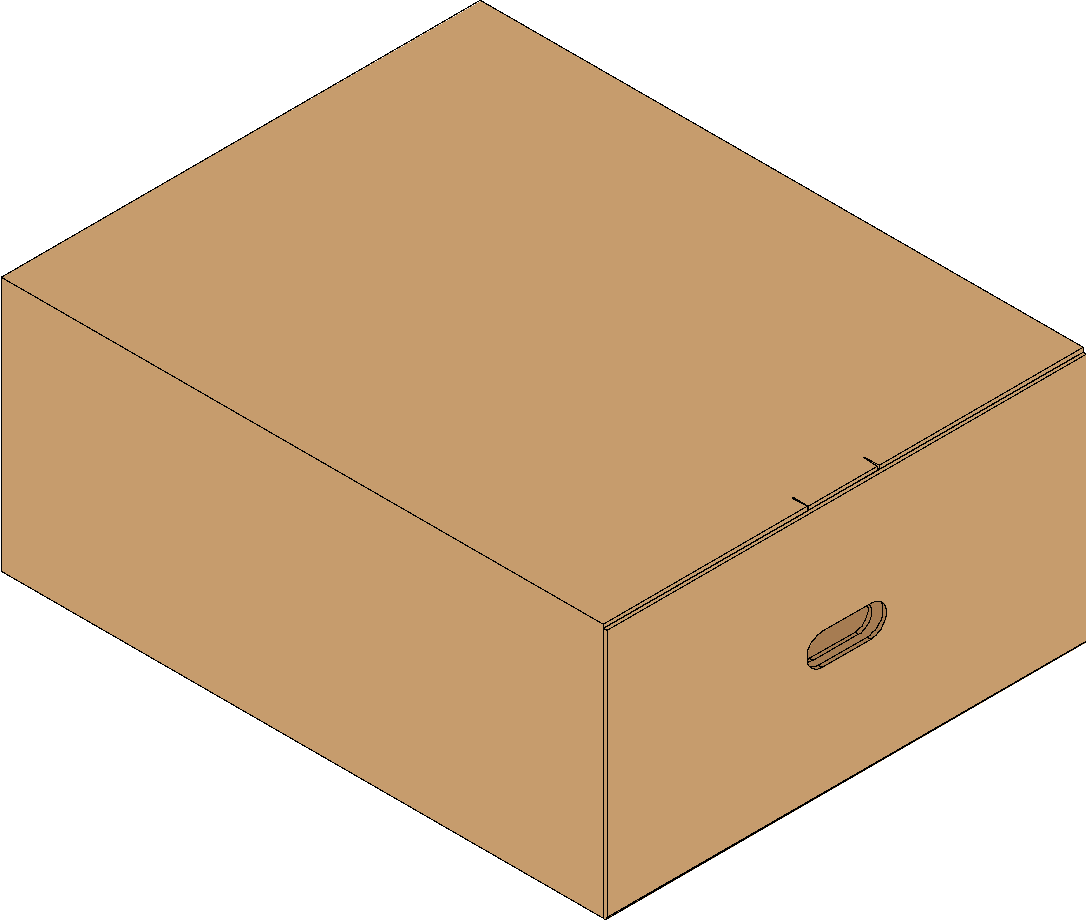

a) Abra el embalaje, sin utilizar ninguna herramienta cortante:

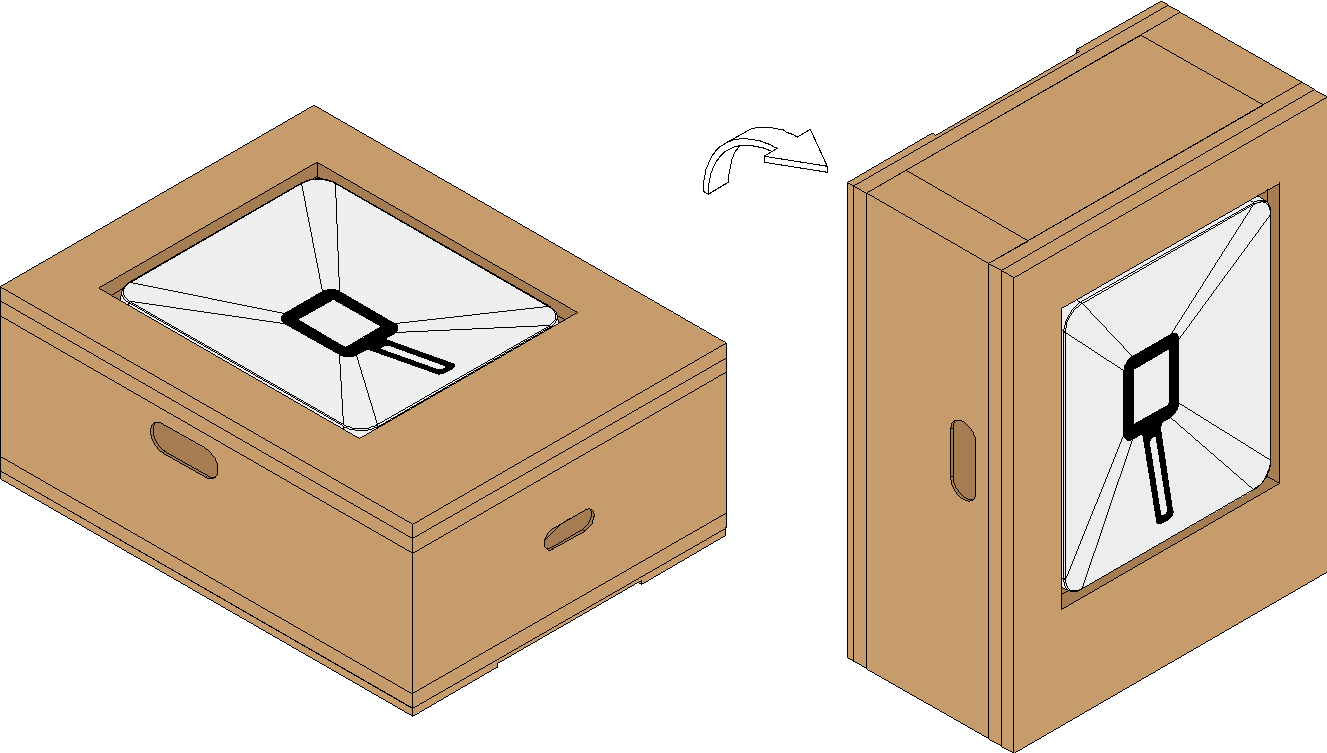

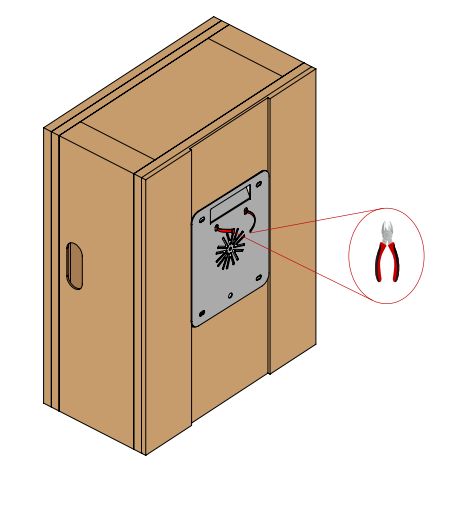

b) Una vez extraído el cargador, póngalo de pie con cuidado de no romper la envolvente de cartón que contiene la manguera de carga del vehículo eléctrico, y retire el soporte de pared de la parte trasera cortando su brida de sujeción.

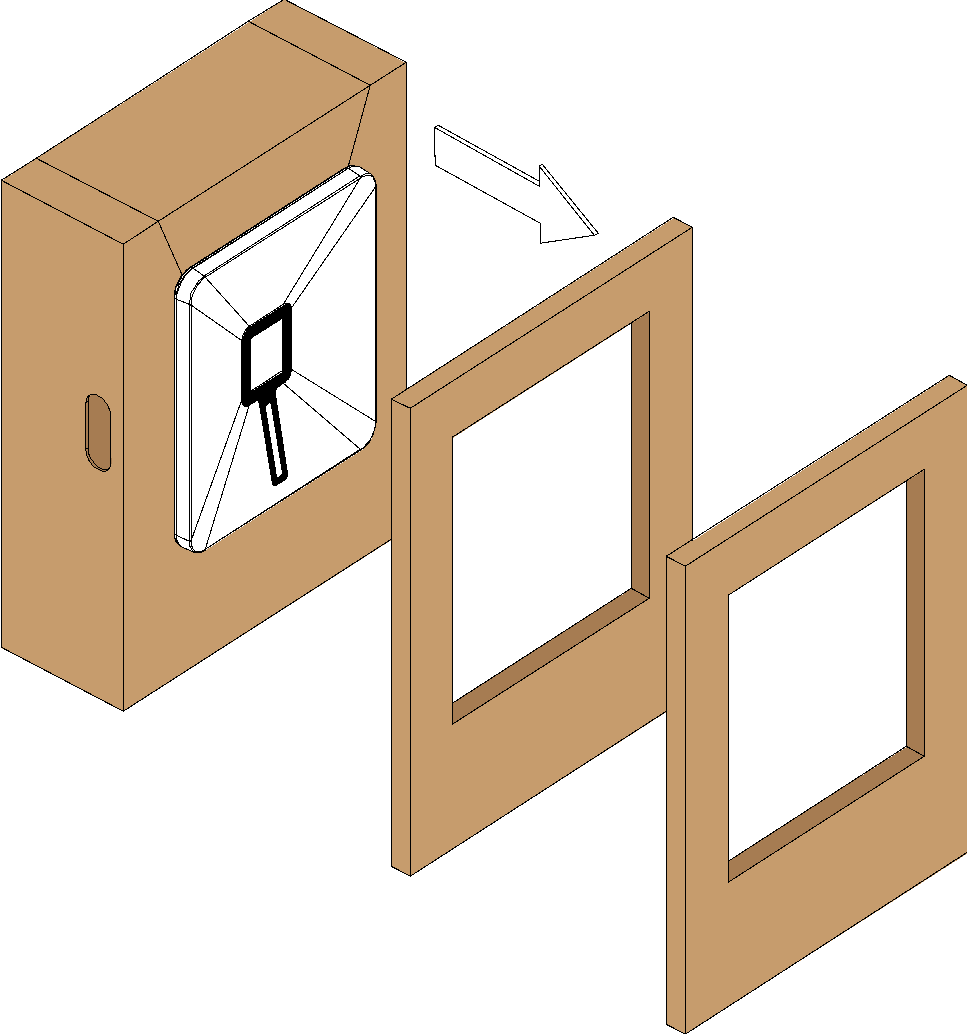

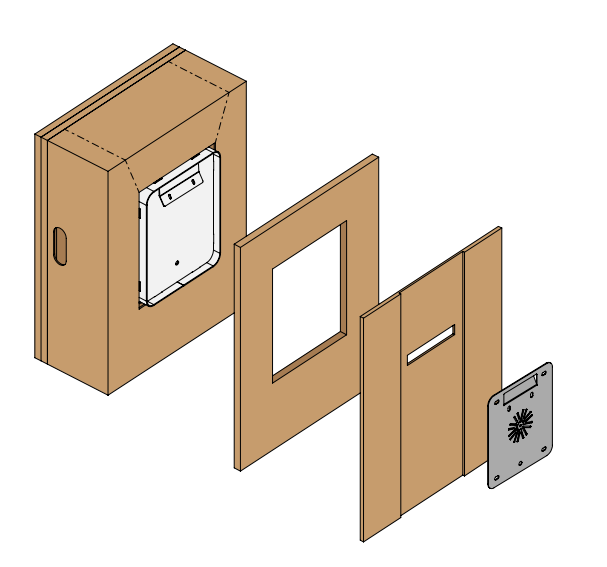

c) Libere el bloque del cargador del resto de protecciones de cartón delanteras y traseras:

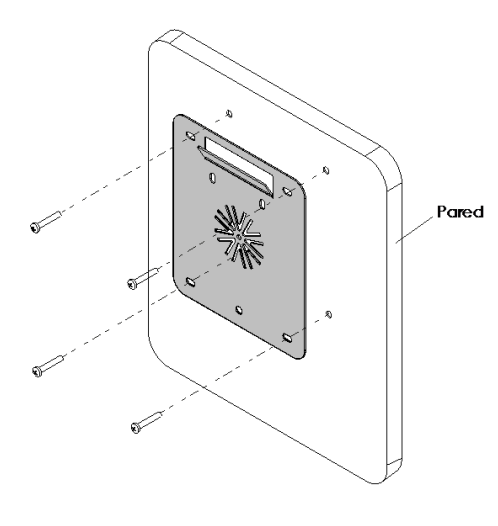

d) Taladre los agujeros en la pared utilizando el propio soporte a modo de plantilla:

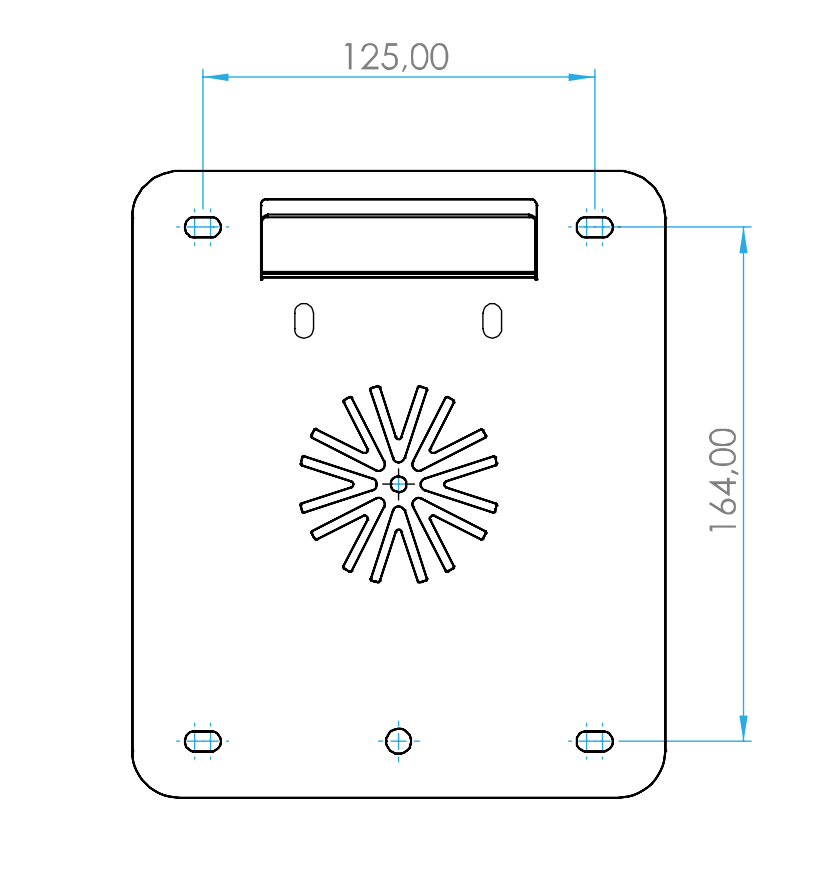

e) Para realizar los agujeros de fijación del soporte de pared, se debe dibujar un rectángulo de 130mm de ancho y 160mm de alto, además de un agujero circular centrado 3mm por debajo de los otros dos agujeros inferiores.

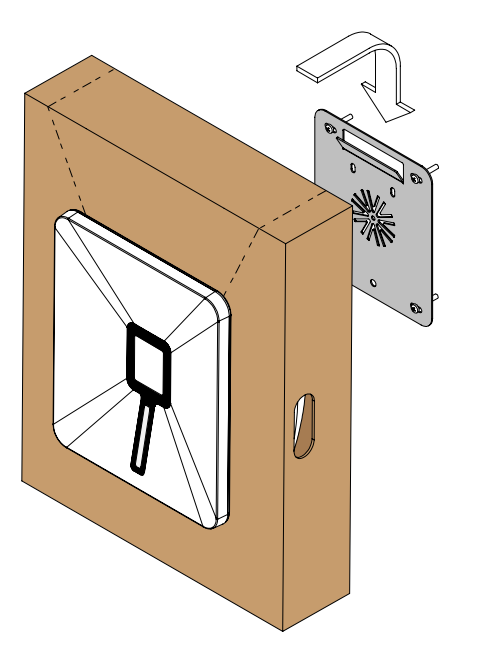

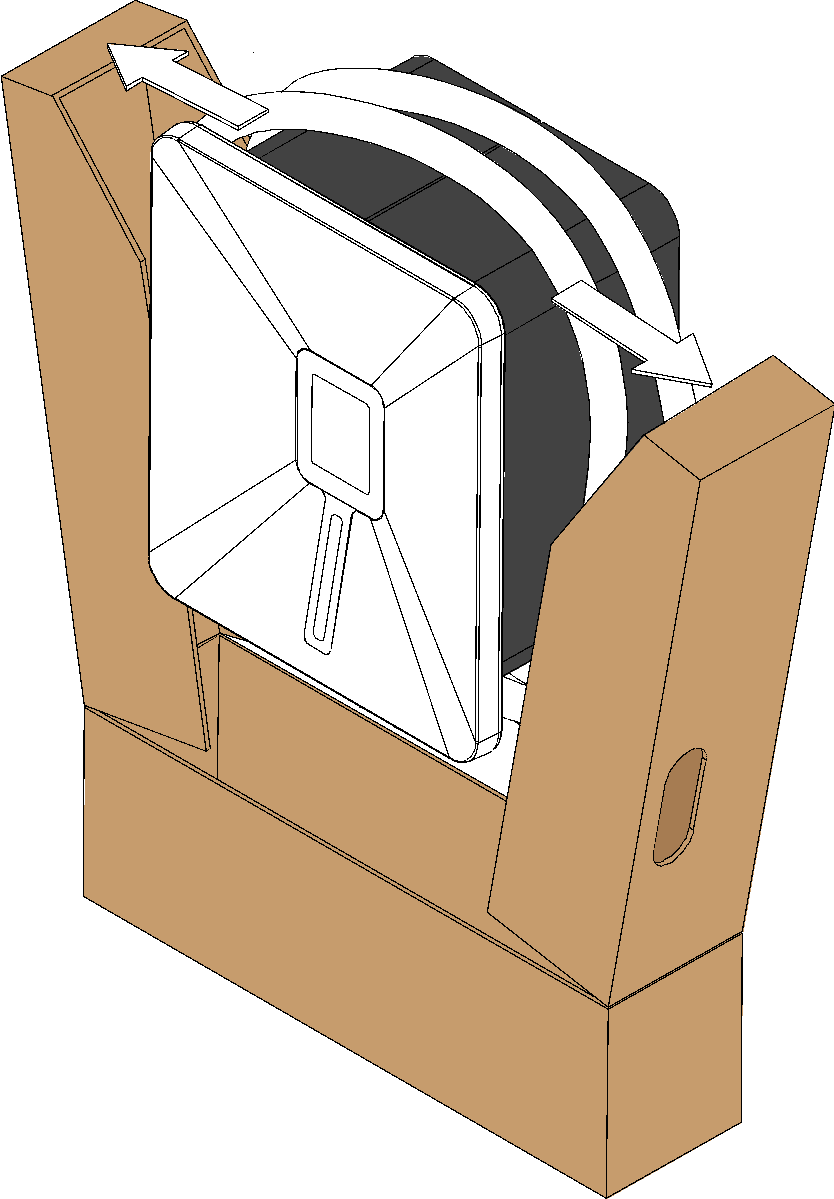

f) Una vez que el soporte está fijado a la pared, y sin sacar el dispositivo de su embalaje interno, deberá alinear ambos elementos horizontalmente, manteniendo una distancia de unos 2 cm por encima de los enganches. Después deslícelo suavemente asegurándose de que los enganches quedan encajados en la carcasa metálica del cargador.

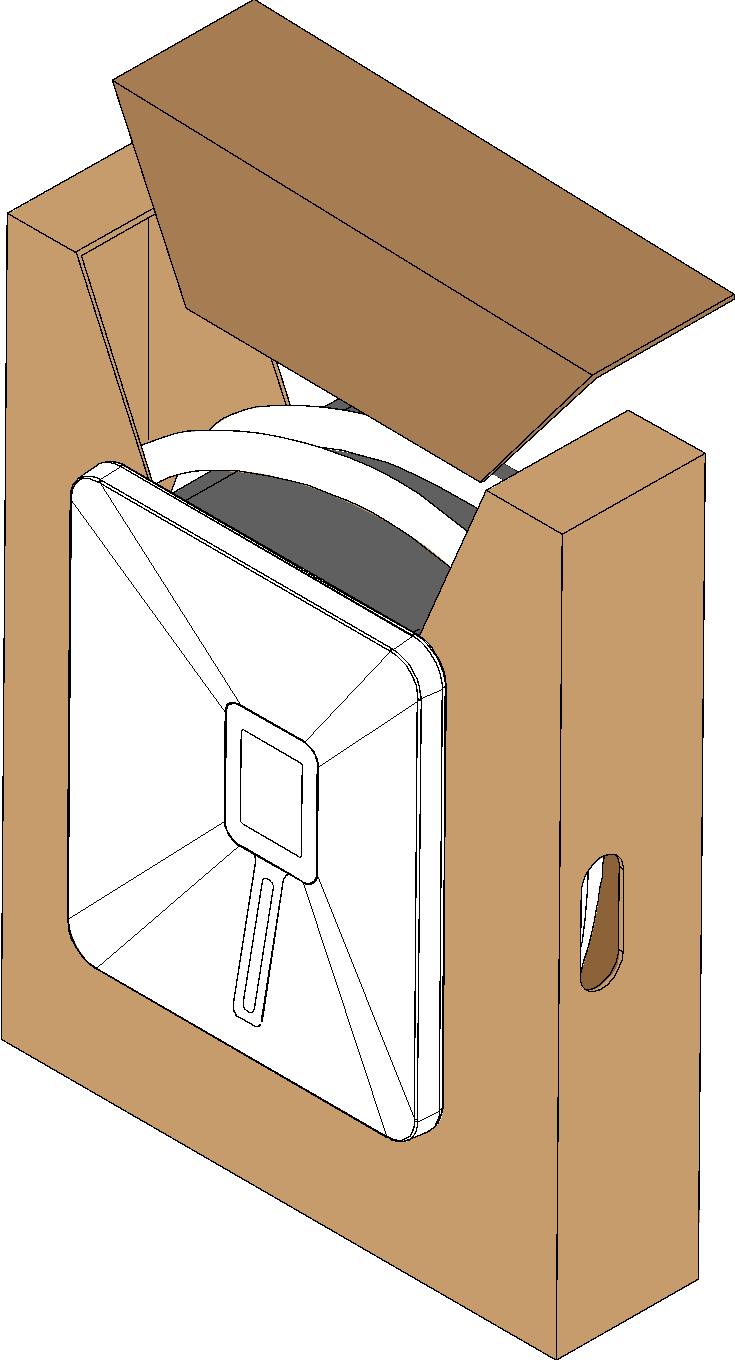

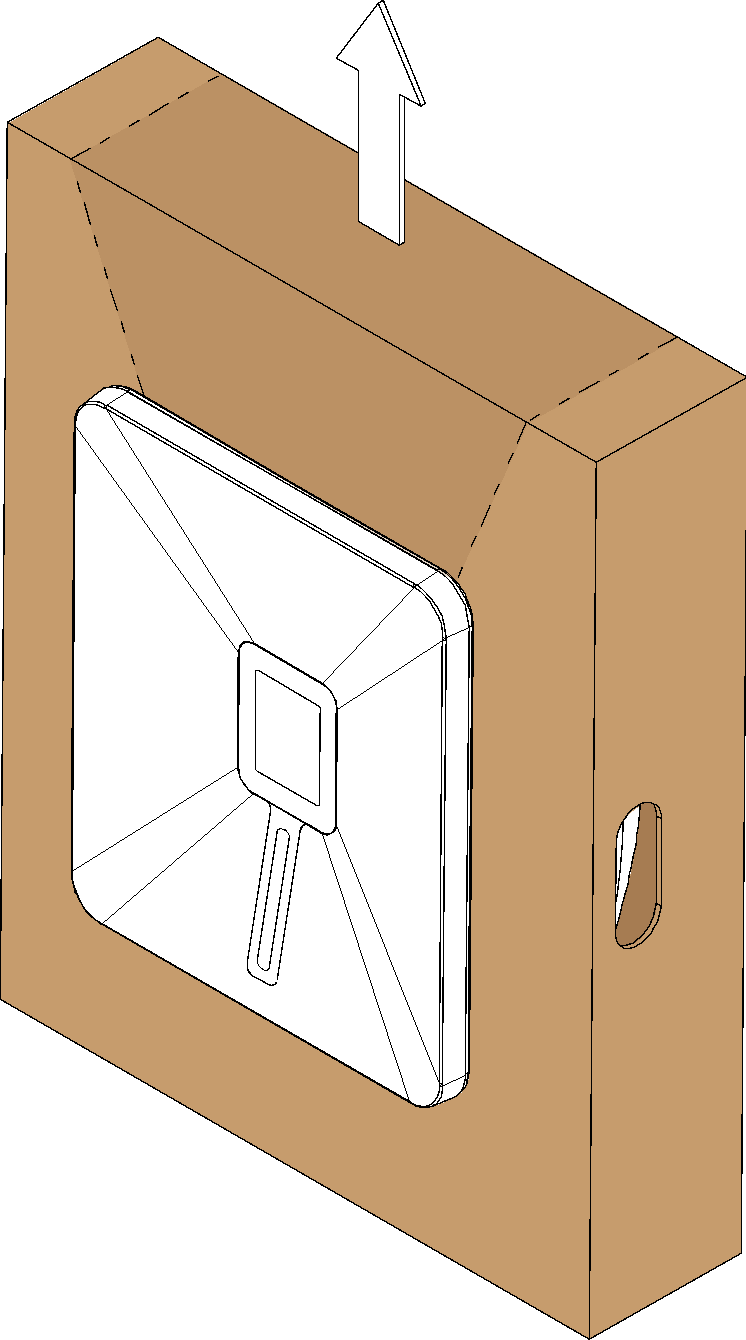

g) Con el cargador ya fijado a la pared, rompa la sección superior por la ranura perforada.

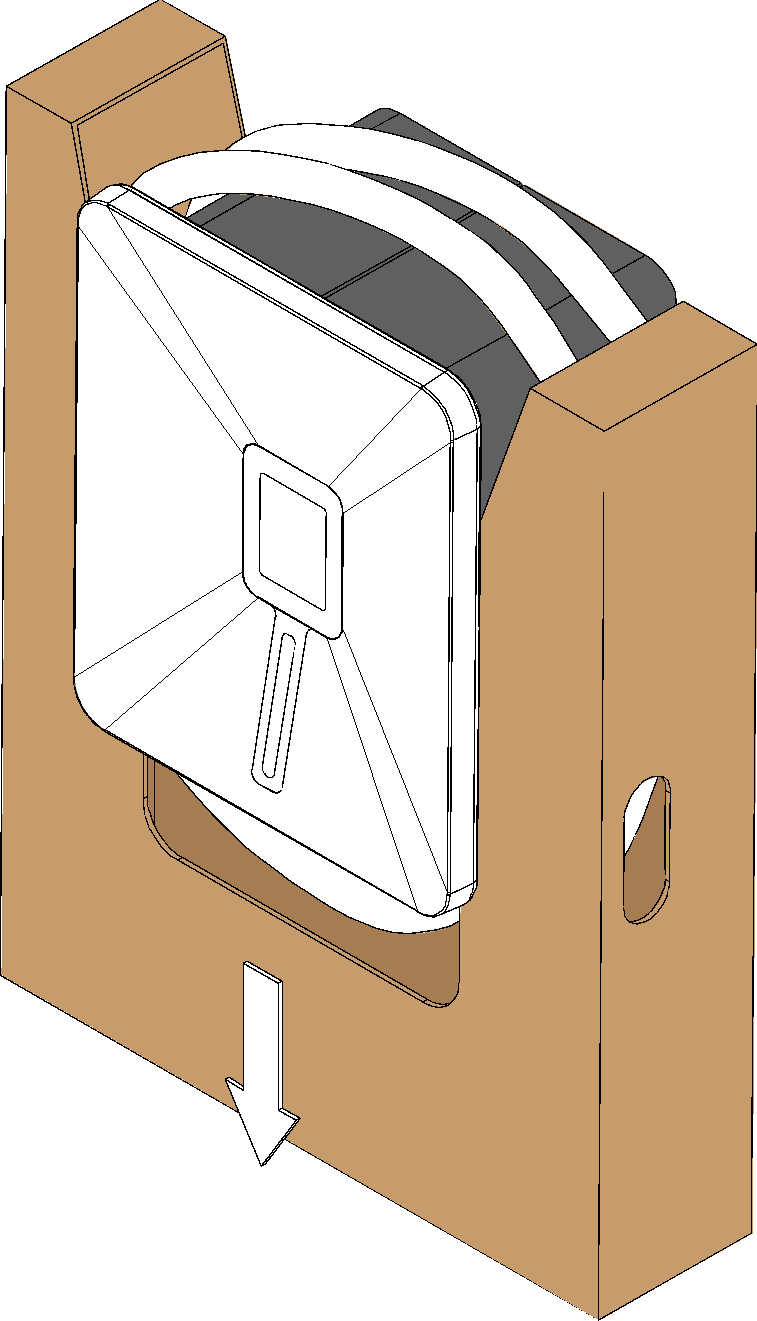

h) Para sustraer el embalaje del cargador ya fijado a la pared, desplace el cartón interno hacia abajo, rompiendo sus laterales.

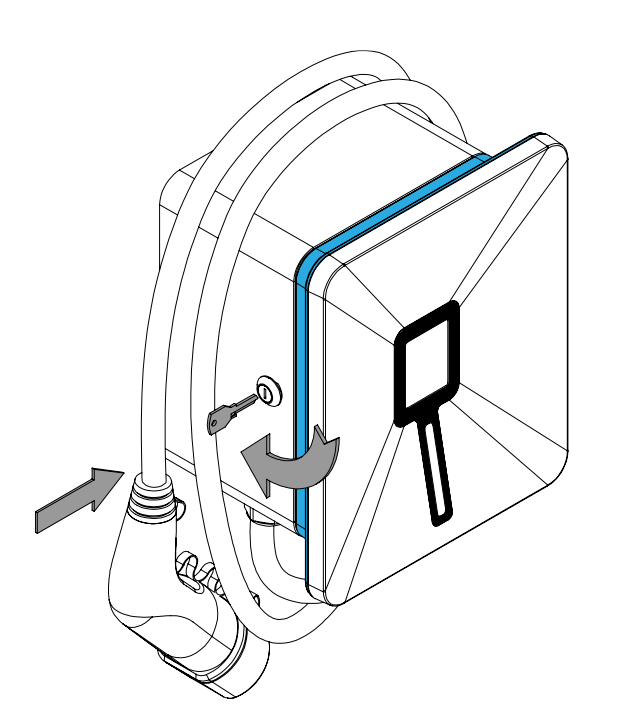

i) Para asegurar el cargador a la pared e impedir su robo, deberá colocar el tornillo de seguridad que une el soporte de pared con el cargador. Para ello debe insertar la llave y girar 90º
hacia abajo, desbloqueando la puerta. Abra la puerta moviéndola gentilmente hacia la izquierda.

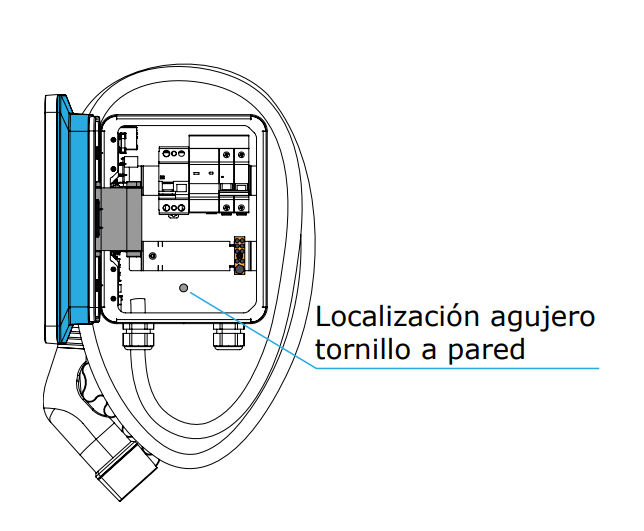

h) Con la caja abierta, fije el tornillo de seguridad de pared en el agujero central, pasando a través de la pletina de conexiones.
