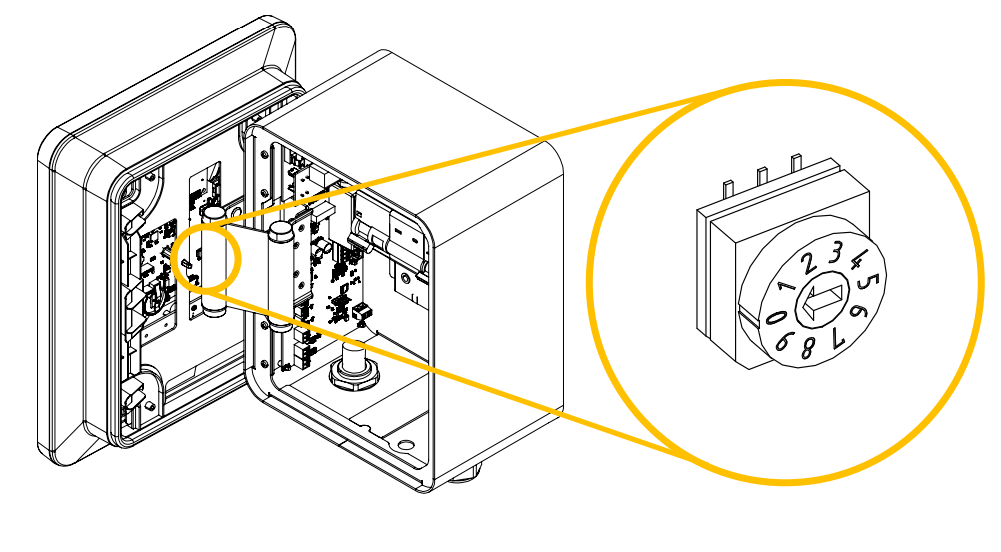

El sistema está equipado con un selector rotatorio de 10 posiciones que permite elegir la potencia máxima que el cargador usará para realizar la recarga.
El selector tiene 10 posiciones numeradas desde 0 hasta 9. La siguiente tabla indica la corriente y potencia máxima correspondiente a cada una de las posiciones:
|
Posición |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Corriente (A) |
6 |
10 |
12 |
16 |
20 |
22 |
25 |
28 |
30 |
32 |
|
Potencia (W) |
1380 |
2300 |
2760 |
3680 |
4600 |
5060 |
5750 |
6440 |
6900 |
7360 |
 |
Para evitar que el contador se dispare por exceso de consumo de corriente, ajuste la potencia máxima del cargador conforme a la potencia contratada con su compañía eléctrica. |
|
Compruebe que la sección del cableado de la instalación se adecúa a la potencia configurada en el cargador. Consulte la ITC-BT 52 para más detalles. Recuerde que la caída de tensión máxima (CDT) en la toma de recarga no puede superar el 5% de la tensión de suministro. |
