Todos los equipos de recarga de vehículo eléctrico fabricados por Versa Design incorporan de serie la funcionalidad de balanceo de carga, también denominada control dinámico de potencia. Esta funcionalidad tiene como misión modular la corriente que el coche consume durante el proceso de recarga de forma que nunca se llegue a exceder el límite de potencia contratado por el cliente.
Para ello, se entrega con el equipo una pinza de medida de corriente de núcleo abierto con relación de espiras 1000:1
MUY IMPORTANTE: Emplee EXCLUSIVAMENTE cable trenzado y apantallado para la instalación de la pinza de corriente. La pantalla del cable debe estar conectada a la bornera de tierra del cargador. Si emplea otro tipo de cable, o si conecta a tierra ambos extremos de la pantalla del cable en lugar de sólo el lado del cargador, las tensiones inducidas en el cable harán completamente inviable el balanceo de carga. |
El cargador de vehículo eléctrico está preconfigurado para trabajar con modulación de carga. Junto con el cargador se entrega una pinza de medida de corriente eléctrica que debe conectarse al cargador en la entrada EXT.

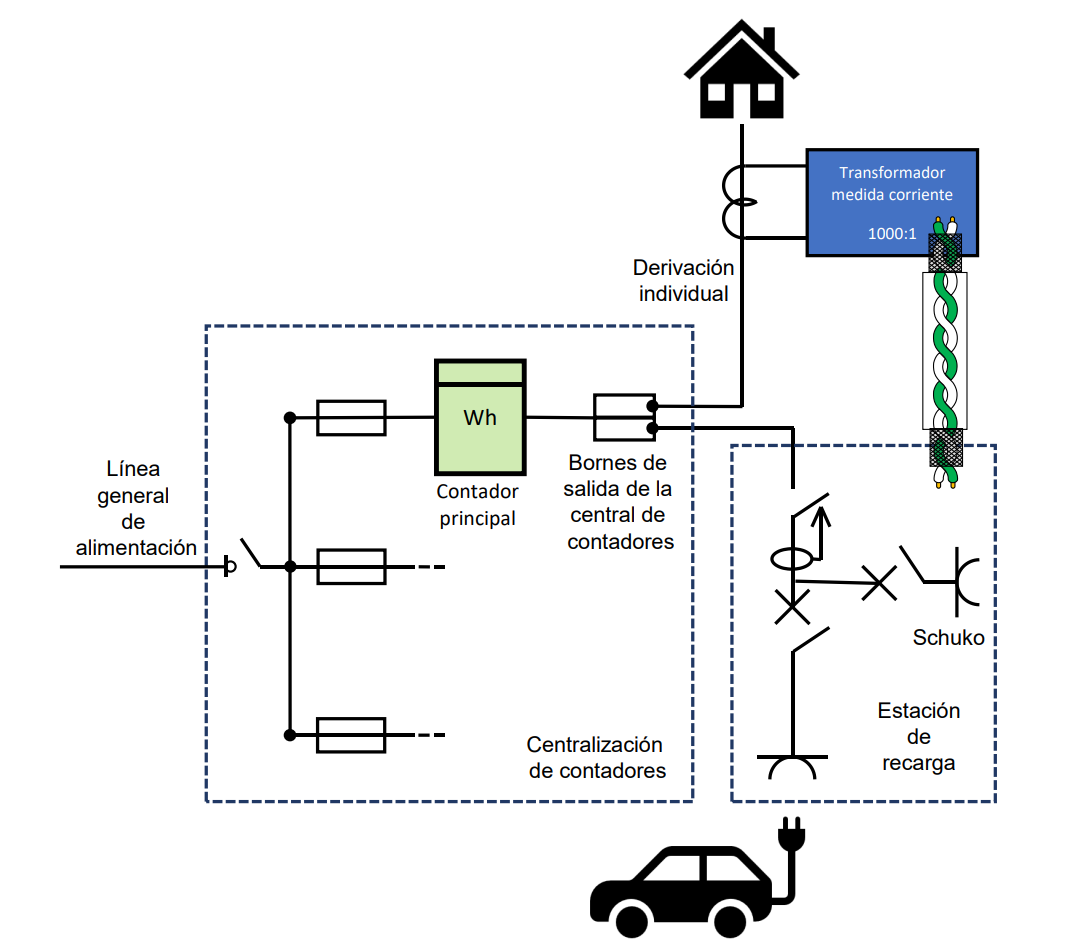

Para utilizar esta función, es necesario colocar la pinza de medida en la acometida de la vivienda, de forma que pueda medirse la corriente que la vivienda está utilizando y dejando la potencia restante del contrato de suministro para la recarga del vehículo.
Para una óptima medida de corriente es recomendable usar un cable de par trenzado apantallado para comunicar la pinza de corriente con el cargador. La pantalla del cable trenzado debe conectarse a la bornera de tierra del cargador.
Jamás manipule el interior del cargador con el sistema con tensión. Podría electrocutarse. Baje las protecciones del cargador antes de cualquier manipulación. |

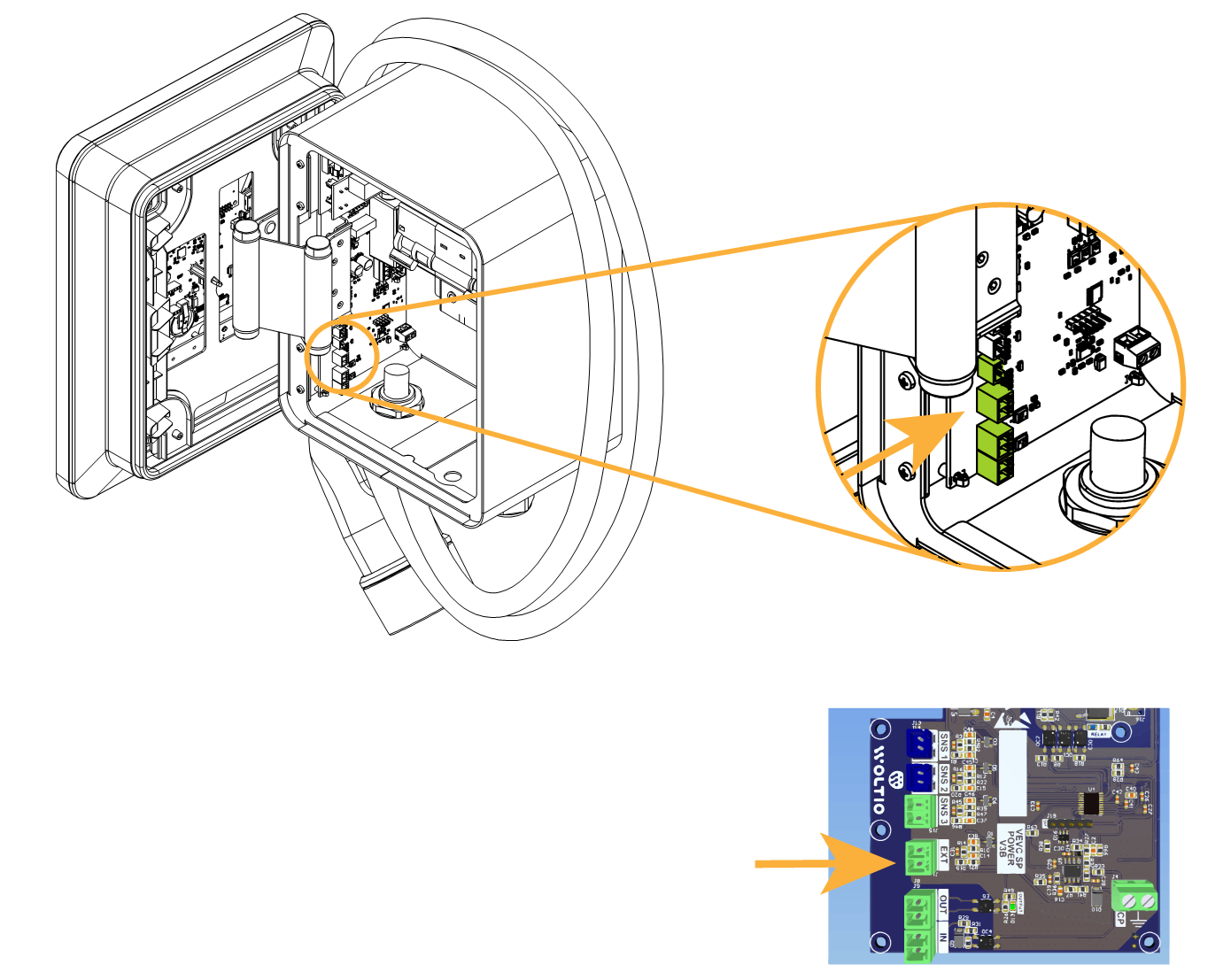

Conecte la sonda de corriente en la entrada del sensor de corriente exclusivamente en la entrada etiquetada como EXT. No desconecte ninguna otra entrada de sensor. |
Conexión de las tres sondas de corriente para el balanceo trifásico
Los equipos de recarga monofásicos WOLTIO pueden ser utilizados en instalaciones eléctricas trifásicas. En estos casos es posible utilizar la funcionalidad de balanceo trifásico para cargadores monofásicos, que garantiza que el consumo del coche sumado al consumo de las tres fases no excede el máximo contratado total.
Para ello se deben instalar tres pinzas amperimétricas, una para cada fase, colocándolas en la “entrada del hogar”, de modo que ninguna de las pinzas mida el consumo del propio punto de recarga WOLTIO. Se debe emplear el mismo tipo de cable apantallado indicado en el capítulo anterior. Las tres pinzas se deben conectar al cargador en las entradas SNS EXT, SNS2 y SNS3.
