Importante: Lo descrito en este artículo es exclusivo para instalaciones que ya están montados con kit solar y doble sonda. Estos cargadores no deben actualizarse a la versión de firmware 1.99.
Cargadores que no cuenten con kit solar, y se le añada en ese momento ver este artículo.

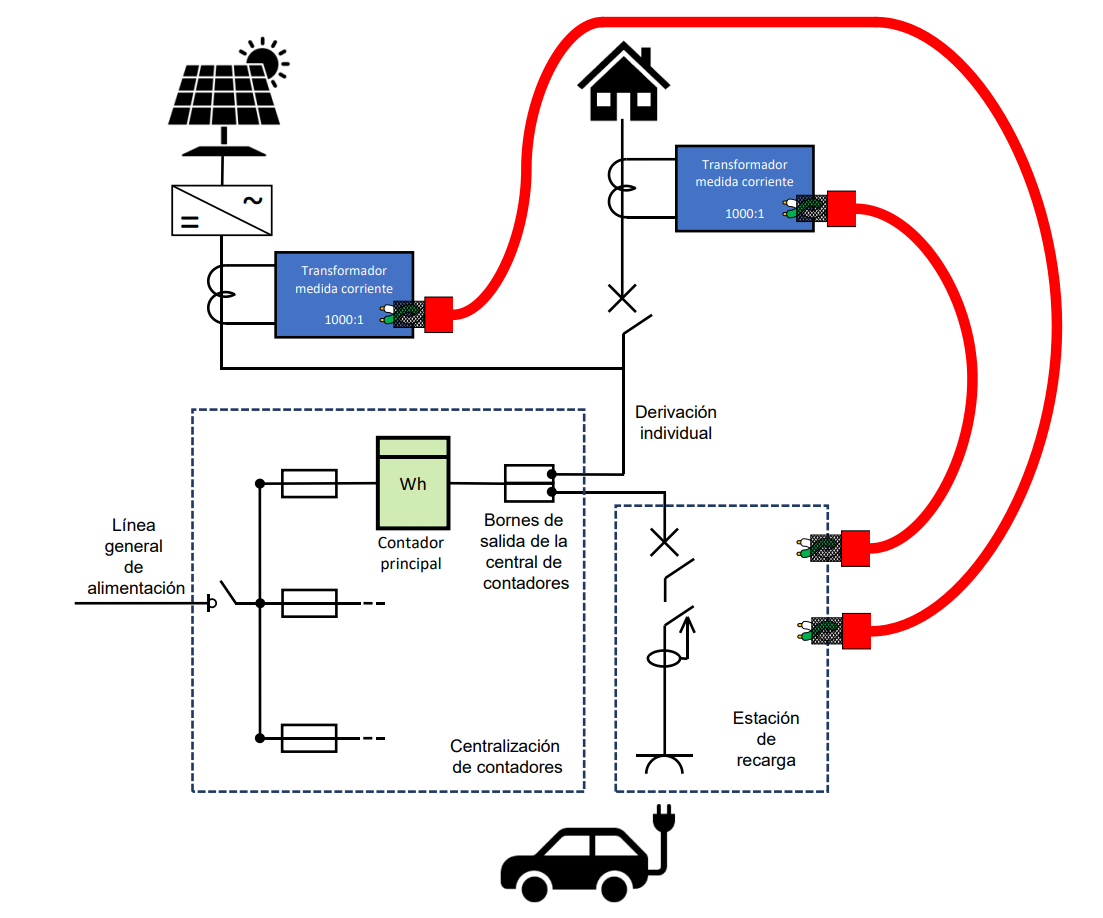

En el caso de que el cargador monofásico, PRO o SELECT, ya se encuentre instalado y tenga dos sondas instaladas el esquema que deben seguir es el siguiente.
La sonda de corriente del kit fotovoltaico debe instalarse en la salida del inversor solar, y cablearse hasta el punto de recarga empleando el mismo tipo de cable apantallado que para la sonda de balanceo de potencia con el consumo del hogar. La camisa exterior del cable apantallado debe conectarse al bornero de tierra, igual que en el caso del cable de control dinámico de potencia.
La sonda debe de colocarse lo más separada posible de la acometida del cargador, y su entrada de datos debe conectarse al cargador en la entrada SNS3, empleando para ello el conector que se incluye como parte del kit.
|
MUY IMPORTANTE: Emplee EXCLUSIVAMENTE cable trenzado y apantallado para la instalación de la pinza de corriente. La pantalla del cable debe estar conectada a la bornera de tierra del cargador. Si emplea otro tipo de cable, o si conecta a tierra ambos extremos de la pantalla del cable en lugar de sólo el lado del cargador, las tensiones inducidas en el cable harán completamente inviable el balanceo de carga |
