En la siguiente tabla puedes ver el significado de cada color.
| Color LED | Estado | Descripción de funcionamiento | Relé |
|---|---|---|---|
| Morado | ESPERA LLAVE | Vehículo conectado, esperando autorización (RFID, llave smartEnable, App, OCPP). | Abierto |
| Verde | LIBRE | Sin vehículo conectado. | Abierto |
| Verde | PREPARADO | Vehículo conectado y autorizado. El cargador ofrece potencia y el relé está cerrado, esperando que el vehículo empiece a consumir. | Cerrado |
| Azul | CARGANDO | Vehículo consumiendo energía. Relé cerrado. | Cerrado |
| Cian | EN ESPERA | El cargador no ofrece potencia al vehículo (limitación por balanceo del hogar, modo Aprovechamiento solar, planificación horaria, reserva OCPP, MCB, etc.). Relé abierto. | Abierto |
| Cian | DETENIDO | Carga detenida manualmente desde la App Woltio, el portal Woltio Cloud o el vehículo. | Abierto |
| Cian | FINALIZADO | Carga finalizada por límite de tiempo, perfil OCPP, fin de planificación horaria u otro motivo no atribuible al usuario. | Abierto |
| Rojo | ERROR | Cargador en error. | Abierto |

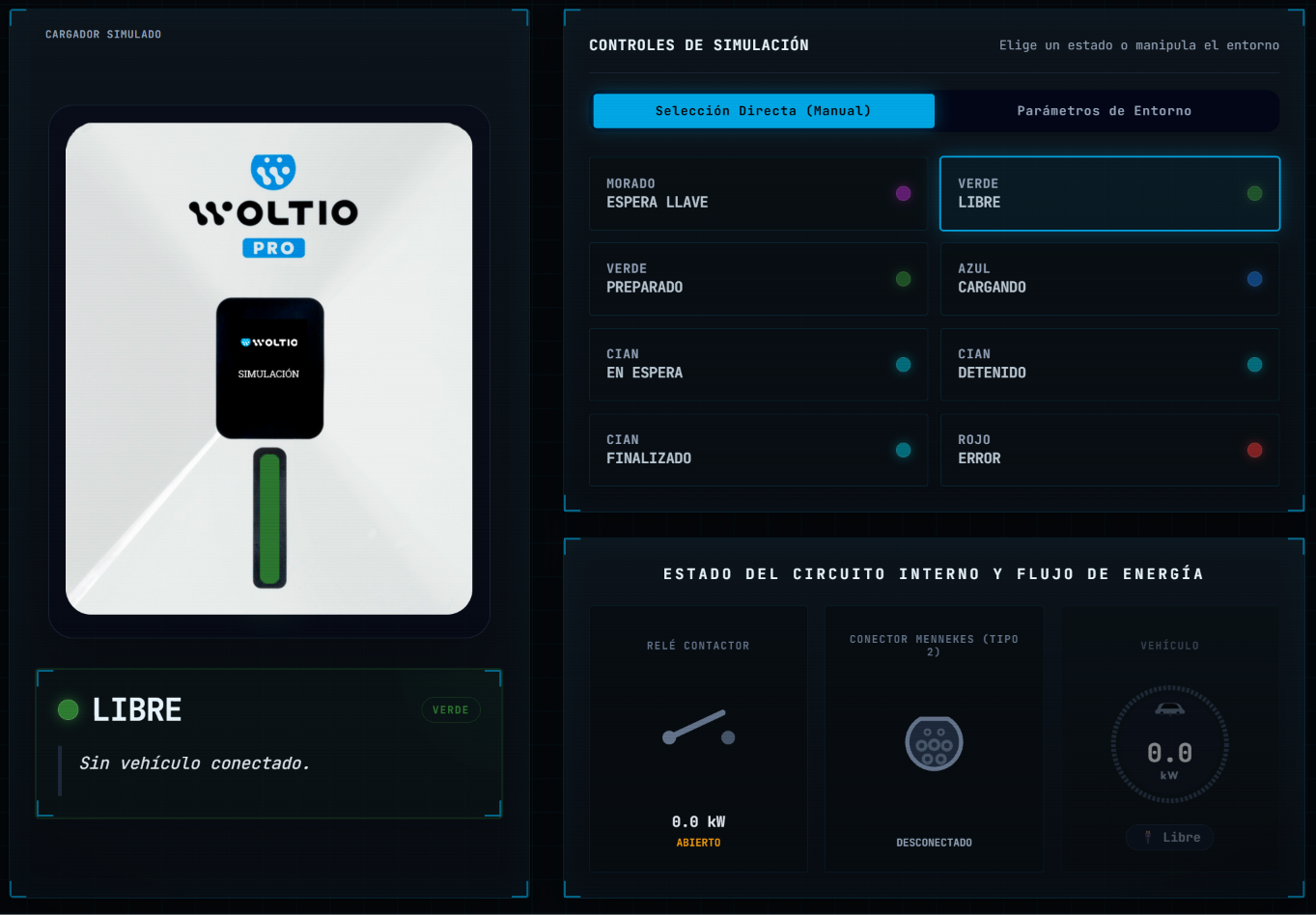

En el siguiente enlace encontrarás un simulador en el que se representan los diferentes estados.

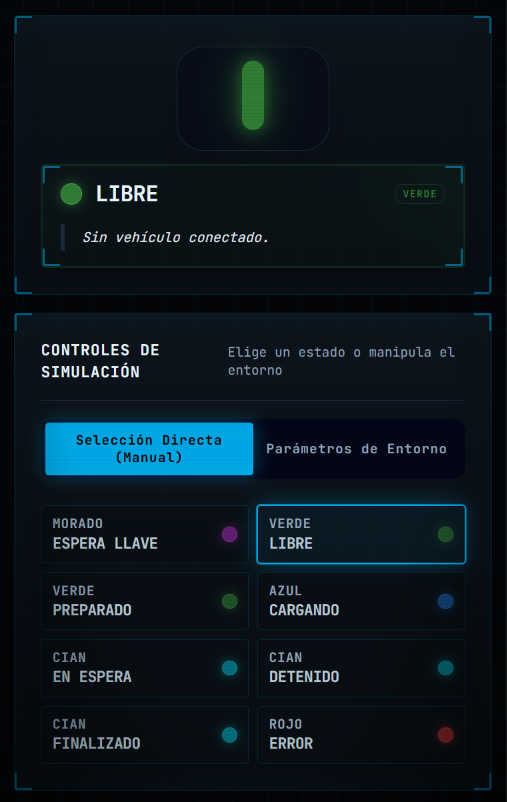

Si accedes desde un móvil, se visualiza solo el LED, pero la funcionalidad del simulador es la misma.
