1. Encendido del equipo

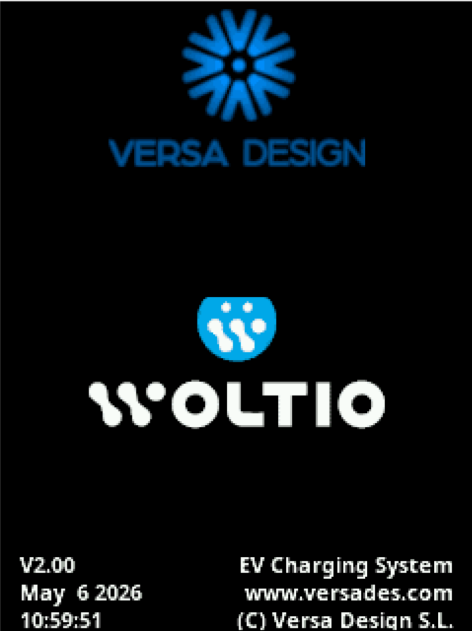

Una vez que haya realizado el cableado completo del equipo, proceda a alimentar el sistema. Al arrancar, aparecerá la siguiente imagen en la pantalla del equipo de recarga:
En la parte inferior izquierda puede ver la versión de firmware del equipo. Tome nota de la versión de firmware si desea reportar un error o una propuesta de mejora a través del servicio post-venta de Versa Design. Estaremos encantados de atenderle: Contacta con nosotros
2. Configuración del equipo

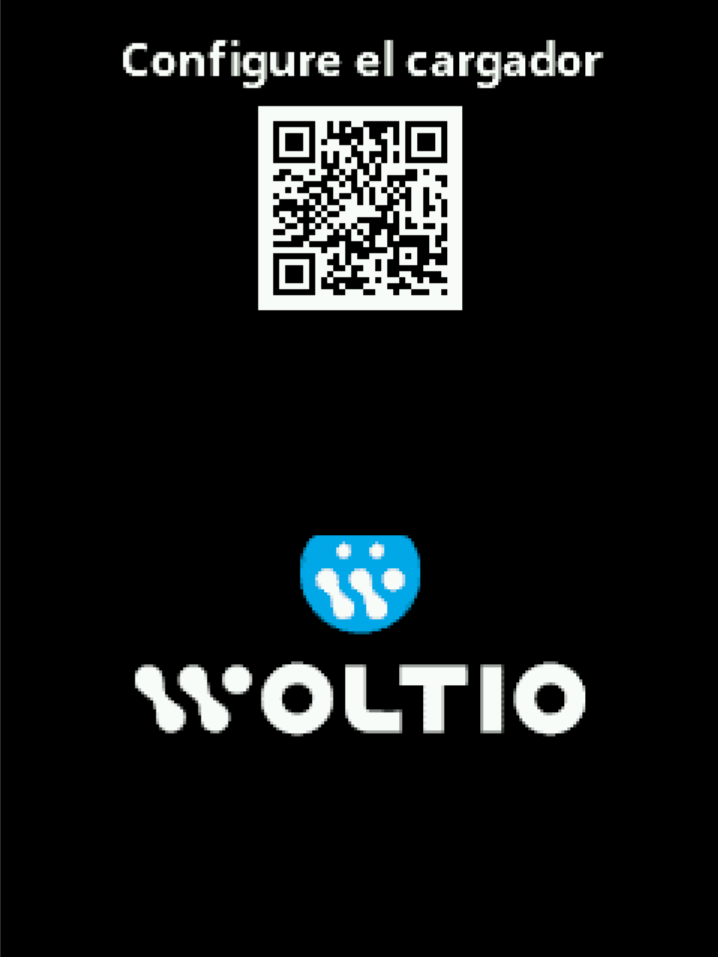

Tras unos segundos, esta pantalla desaparecerá y aparecerá la pantalla con un enlace QR para descargar la App de WOLTIO.
2.1 Descargar de la App
En una zona con cobertura descargue la aplicación móvil de WOLTIO. Las apps móviles para Android e iOS pueden descargarse desde las respectivas tiendas oficiales:
Para conectarse al dispositivo, debe situarse a menos de 5 metros de distancia del cargador (sin obstáculos intermedios) con un smartphone capaz de comunicar mediante Bluetooth 4.1 o superior. |

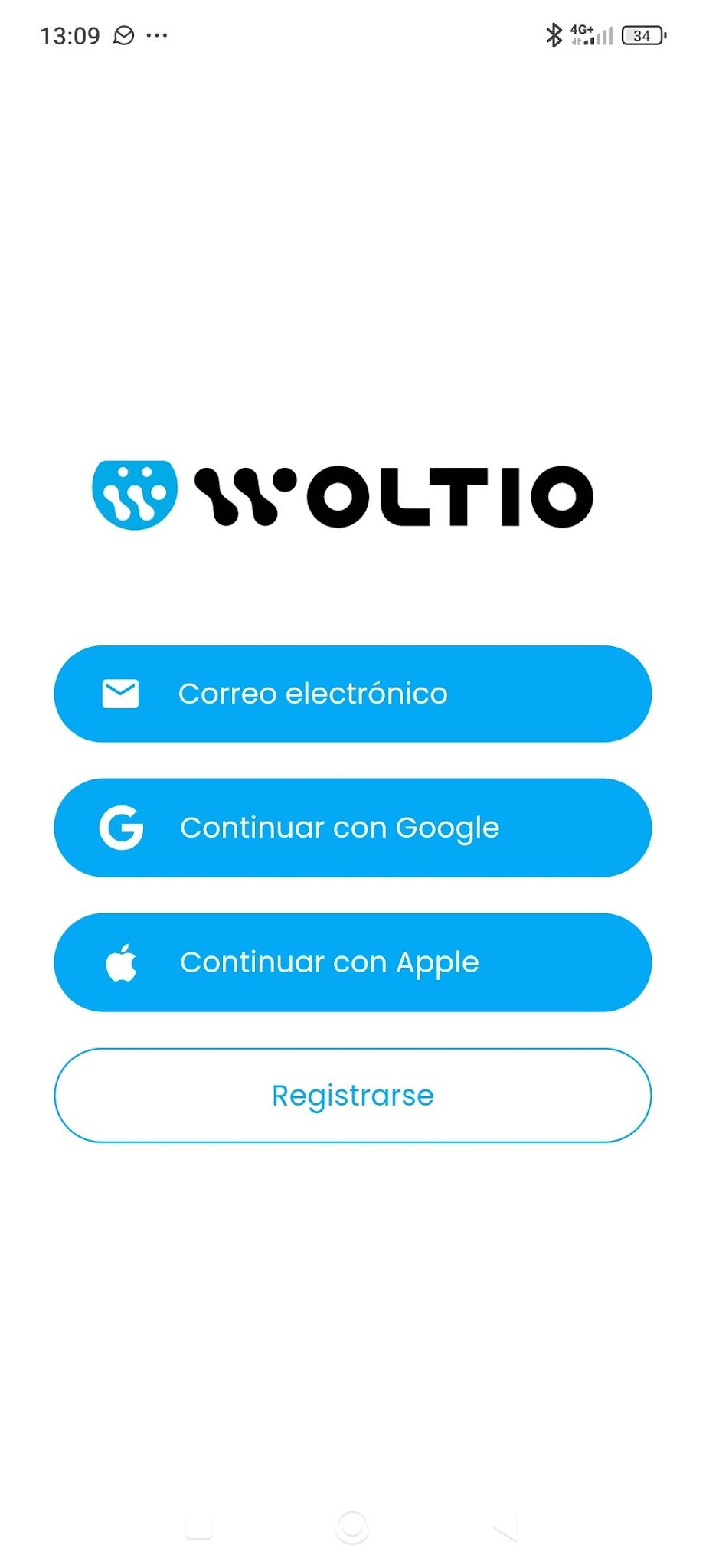

2.2 Registrar
Una vez instalada, acceda a la App en un lugar con cobertura y registre sus datos en la App

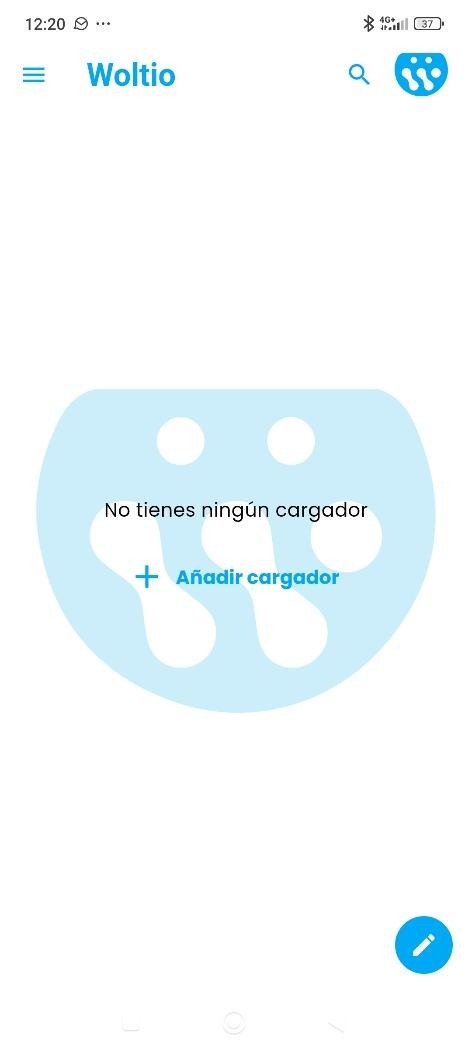

2.3 Añada el cargador
Asegúrese de tener encendido el Bluetooth de su Smartphone. Pulse en “Añadir cargador”

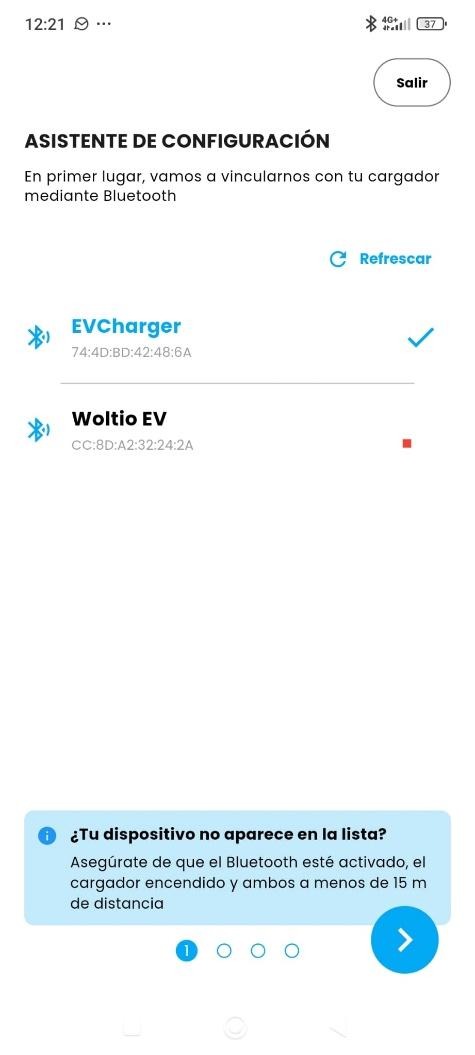

2.4 Seleccione el cargador por Bluetooth
Pulse en refrescar para tener una lista de los cargadores WOLTIO cercanos y seleccione el cargador que quiere configurar.
2.5 Configurar el cargador

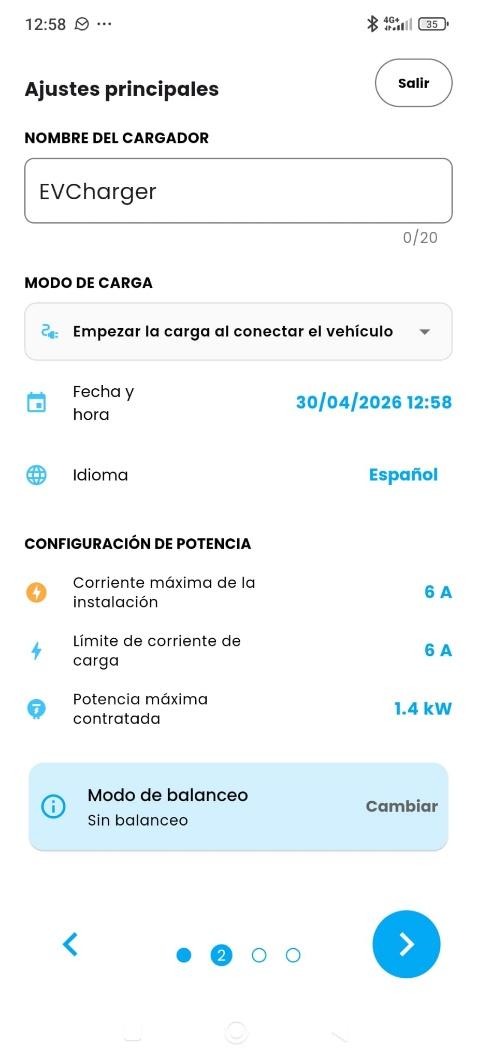

En la siguiente pantalla aparecen los parámetros básicos de configuración de una instalación:
Inicio automático de carga: Habilita o deshabilita el cargador para iniciar la operación de recarga nada más conectar el vehículo al punto de recarga.
Fecha y hora: Por defecto se sugiere la fecha y hora del Smartphone
Idioma: Permite seleccionar el idioma de las pantallas del cargador.
Corriente máxima de la instalación: Permite introducir la corriente máxima que soporta la instalación.
Limite de corriente de carga: Permite introducir la corriente máxima que desea el usuario cargar el vehículo eléctrico.
-
Potencia máxima contratada: Permite introducir la potencia máxima contratada con la comercializadora eléctrica.
-
Modo de balanceo: Activa el balanceo de consumo, en función de la instalación se pueden configurar las siguientes opciones:
-
Consumo del hogar: El cargador a través de la pinza de lectura de corriente lee el consumo y permite cargar al vehículo sin sobrepasar la potencia máxima contratada.
Consumo hogar: la pinza de lectura de corriente está instalada de manera que solo lee el consumo en el hogar.
Consumo hogar + coche la pinza de lectura de corriente está instalada de manera que lee el consumo en el hogar y el consumo del cargador.
-
Generación fotovoltaica: El cargador, si tiene instalado el kit fotovoltaico, a través de la pinza de lectura de corriente lee el consumo o el excedente del hogar. Cuando el módulo solar esté disponible y activo, aparecerá el icono de un sol en la pantalla principal del equipo
. Se pueden configurar los modos:
Boost: El cargador dispondrá de toda la energía disponible, tanto de la generada como de la contratada, para cargar el coche.
-
Aprovechamiento solar: El cargador cargara el vehículo con la corriente mínima configurada a continuación. En caso de existir excedente de generación que supere la corriente mínima se lo ofrecerá al vehículo.
Corriente mínima: Corriente mínima de carga del vehículo independientemente de la energía generada, no debe superar los límites máximos de corriente o potencia.
¿Activar periodo de carga?: Permite activar un periodo de carga durante el cual estará activada la limitación de carga del aprovechamiento solar
Invertir pinza: La pinza de lectura de corriente tiene una dirección. En función de la instalación se puede invertir la interpretación de la medida, por si la dirección de la pinza no fuera la correcta.
-
|
El módulo de balanceo solar para instalaciones fotovoltaicas es un accesorio opcional que debe adquirirse de forma separada. Se puede añadir la opción de balanceo solar a posteriori en equipos ya instalados. Consulte con su instalador para más información. |
Balanceo en hogar trifásico: Activa el balanceo del cargador monofásico conectado a una fase y con 3 pinzas de lectura de corriente instaladas en cada fase.
-
Balanceo entre cargadores: Activa la capacidad de conectar varios cargadores y que balanceen entre ellos.
Maestro: Selecciona que el cargador configurado es el cargador maestro de la instalación. Solo puede haber un cargador maestro en cada instalación.
-
Esclavo: Selecciona que el cargador configurado es un cargador esclavo.
Numero de esclavo: Es el número asignado a este cargador esclavo. Este número debe ser único para cada esclavo. Es decir, no se debe repetir en otros cargadores de la instalación y no debe superar o igualar el número de cargadores de la instalación.
Numero de cargadores de la instalación: El número de cargadores conectados entre ellos.
Sin balanceo de carga: Con esta opción el cargador no realizara ningún tipo de balanceo y ofrecerá siempre el máximo posible dado por los parámetros configurados.
2.6 Configurar red

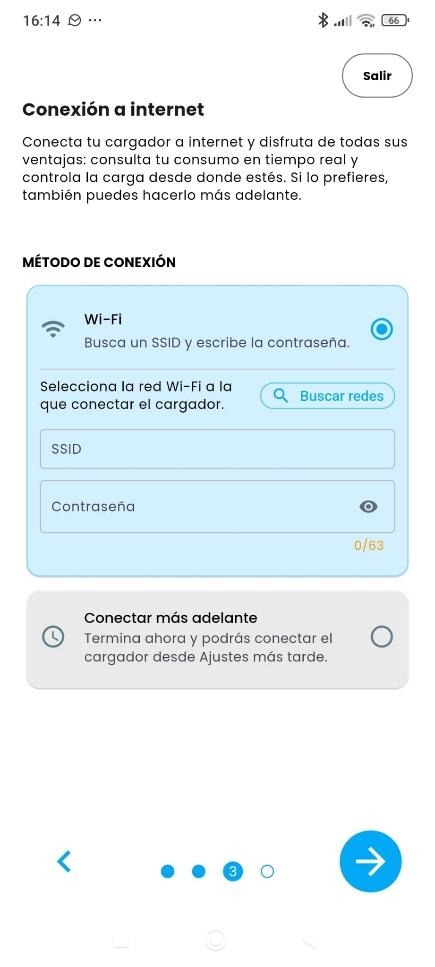

Si el cargador tiene instalado el Kit Cloud, aparecerá la siguiente pantalla para configuración de la red WiFi

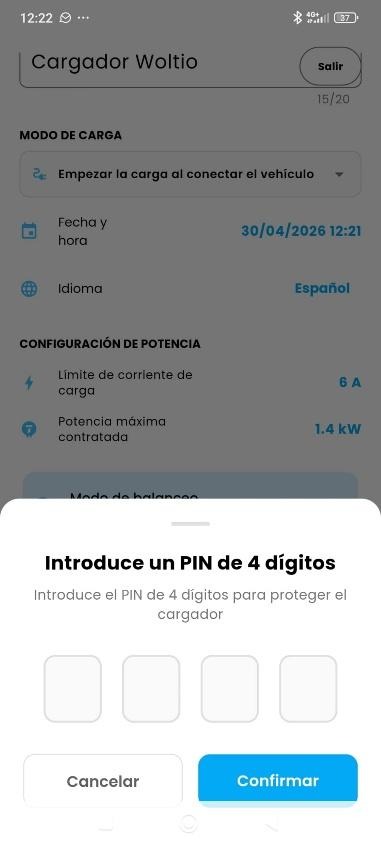

2.7 Introducir el PIN
Introduzca un PIN de acceso al cargador, a partir de este paso no se podrá acceder con la App al cargador sin el PIN de 4 dígitos escogido.

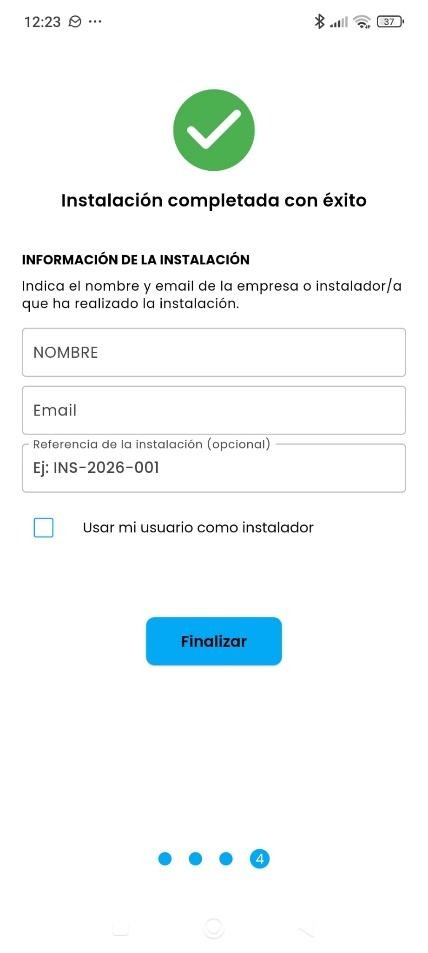

2.8 Introducir la información de instalador
Introduzca los datos del instalador para poder vincular el cargador configurado al instalador:
